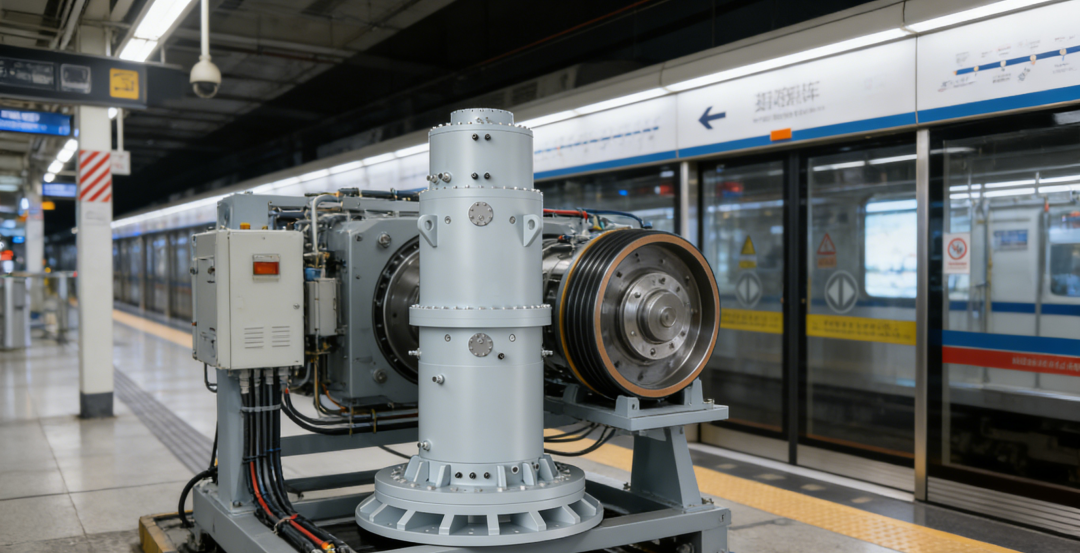

城市轨道交通列车启停频繁。列车进站制动时产生大量再生电能，出站加速时又需要消耗大量电能。 数据显示，制动能量约占牵引总能耗的40%。如果不能有效回收利用，这部分能量要么被制动电阻以发热形式消耗，要么经过逆变回馈至电网，但存在谐波干扰、附加通风能耗高等问题。同时，网压波动、钢轨电位超标等风险也制约着轨道交通供电系统的安全与经济运行。 元控储充磁悬浮飞轮储能系统针对轨道交通场景，采用集中式布置、阵列式扩展架构，聚焦牵引变电所或车站核心节点，实现制动能量的即时回收与释放，并具备多工况自适应调节能力。
01 工作原理 电能与动能的物理转换

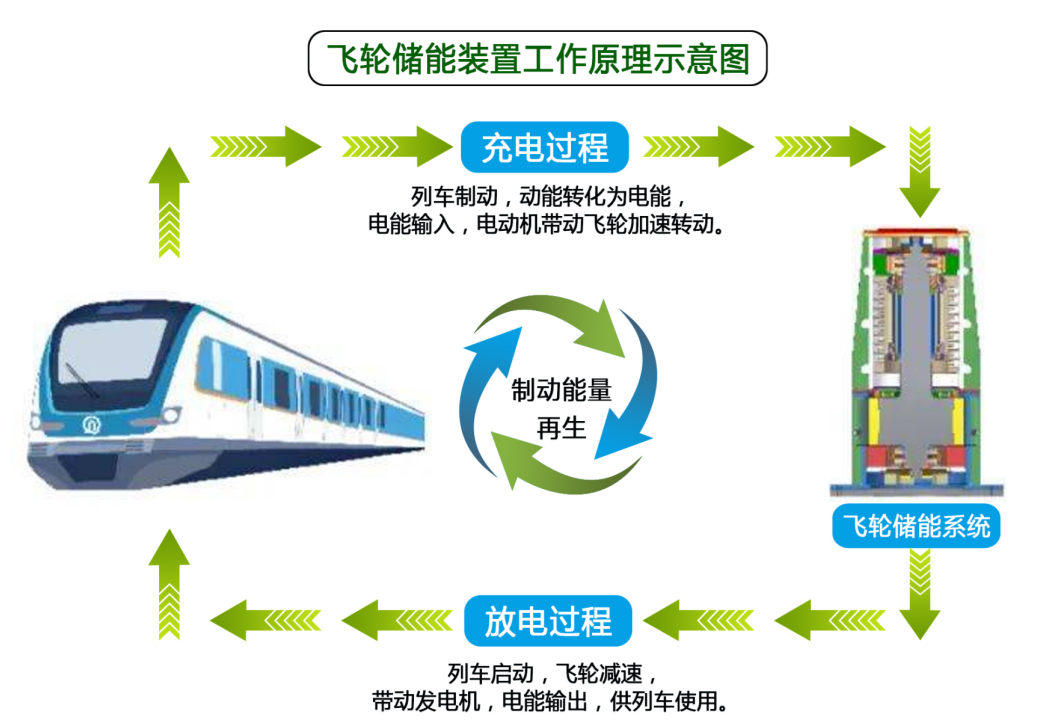

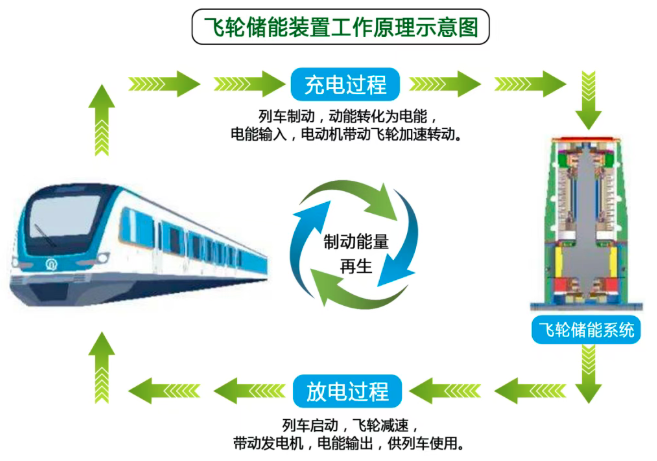

元控储充磁悬浮飞轮储能系统通过磁悬浮轴承与真空腔体实现转子无接触高速旋转，完成电能与动能的双向转换： 01 储能阶段 列车制动产生的再生电能经功率转换系统（PCS）驱动飞轮转子加速，将电能转化为高速旋转的动能。飞轮转速提升，能量以动能形式存储。 02 释能阶段 列车出站加速时，飞轮转子减速释放动能，经PCS转化为电能回馈至牵引网，供列车复用。 整个过程无化学介质参与，本质安全无污染。系统充放电响应时间小于10毫秒，可精准匹配列车启停的瞬时功率需求。
02 核心技术优势 成本归属错配

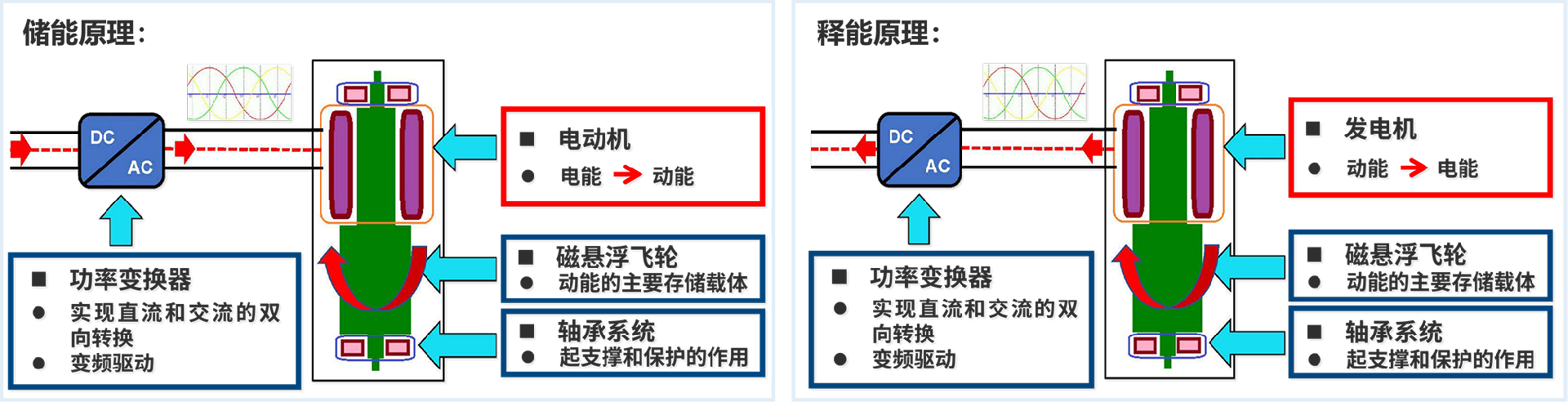

元控储充磁悬浮飞轮储能的工作原理不涉及任何化学反应。当外部电能输入时，双向电机驱动飞轮转子在真空环境中高速旋转，将电能转化为动能存储；当需要放电时，飞轮减速带动发电机运行，动能重新转化为电能输出。整个过程仅为物理运动。
碳纤维复合材料转子具备高强度、低密度特性，可在真空环境中以数万转每分钟的速度稳定运行。磁悬浮轴承技术将摩擦损耗降至最低，元控储充磁悬浮飞轮储能系统能量转换效率达93%以上，充放电响应时间突破毫秒级。
毫秒级响应 即收即用 元控储充磁悬浮飞轮储能可在毫秒级时间内完成能量吸收与释放，系统充放电切换延迟小于10毫秒，列车制动产生的再生电能持续时间短、功率高，实现制动能量的即时回收和即时利用，避免能量浪费。
超长循环寿命 适配高频次启停 城市轨道交通列车班次密集，制动能量回收装置需要承受高频次的充放电。元控储充磁悬浮飞轮储能充放电循环次数达千万次级别，设计寿命20年以上，全寿命周期额定电量无衰减。无需担心设备因频繁充放而性能衰退。 全寿命周期零衰减，运维成本低 飞轮储能无需定期更换电池组，无需复杂的温控系统，一次性长期投资，无电池定期更换费用。运维支出从投运之日起基本锁定。相比化学电池储能方案，全生命周期经济性优势突出。 本质安全，无污染 元控储充磁悬浮飞轮储能系统无热失控风险，无燃爆隐患，无危险化学物处理问题。在轨道交通地下站或高密度运营环境中部署，不增加额外的消防和安全风险。 阵列式扩展，灵活适配 元控储充磁悬浮飞轮储能系统采用模块化设计，可根据牵引变电所的容量需求灵活配置飞轮阵列，实现功率和容量的按需扩展。
03 解决的核心痛点 在轨道交通领域的应用
能源浪费 传统制动电阻将再生电能转化为热量散失，造成能源浪费。元控储充磁悬浮飞轮储能系统可实现制动能量的回收复用，降低牵引系统总能耗。
电网冲击 再生电能直接回馈电网可能引起电压波动和谐波污染。元控储充磁悬浮飞轮储能系统能作为缓冲环节，可平滑功率输出，减少对电网的冲击。 运维成本高 传统方案中制动电阻需要定期维护，逆变回馈系统存在谐波治理成本。元控储充磁悬浮飞轮储能系统全寿命周期免维护，降低长期运营支出。 应急备用能力 在供电系统故障时，元控储充磁悬浮飞轮储能系统可短时释放储存能量，为列车提供应急牵引或辅助供电，提升轨道交通供电安全性。
元控储充磁悬浮飞轮储能系统在轨道交通领域的应用，可带来以下效益： 01 降低牵引能耗，减少运营电费支出 列车制动产生的再生电能经飞轮储能系统回收后，在相邻列车加速时释放回馈至牵引网。这一过程实现能量的直接复用，避免了电能先上网再取用的两次转换损耗。飞轮储能系统充放电效率达90%以上，可显著降低牵引系统从电网取电的总量。 以一条日均发车200对的城市轨道交通线路为例，配置飞轮储能系统后，牵引能耗可降低15%至25%。按当前轨道交通电价测算，单条线路每年可减少电费支出数百万元。全寿命周期20年内，电费节约额可覆盖设备投资。 02 平抑牵引网电压波动，提升供电质量 列车制动时再生电能注入牵引网，可能导致网压升高甚至触发保护；列车加速时从牵引网取电，可能导致网压跌落。这种电压波动会影响沿线其他列车的正常运行，并增加供电设备的故障风险。 飞轮储能系统的毫秒级响应能力，可在网压升高时快速吸收多余能量，在网压跌落时快速释放能量，将牵引网电压稳定在允许范围内。电压波动幅度可降低50%以上，供电质量提升直接转化为列车运行的稳定性和准点率。 03 减少制动电阻散热，降低车站通风能耗 传统方案中，未被回收的再生电能通过制动电阻以发热形式消耗。制动电阻工作时表面温度可达数百摄氏度，热量散入车站隧道和站台，增加了环控系统的通风和制冷负荷。 配置飞轮储能系统后，大部分制动能量被回收复用，制动电阻启用频次大幅减少。车站隧道和站台的环境温度得到控制，环控系统的运行负荷相应降低。据测算，飞轮储能系统可使车站通风能耗降低10%至15%，同时改善站台工作人员和乘客的热舒适度。 04 延长供电设备寿命，减少维护频次 牵引网电压波动和制动电阻频繁启停，对供电设备形成累积损耗。整流器、开关柜、电缆等设备在频繁的电压冲击下绝缘老化加速，制动电阻本身也需要定期清理和更换。 飞轮储能系统作为缓冲环节，将再生电能的功率波动平滑处理，减少了对供电设备的冲击。供电设备的故障率可降低30%以上，检修周期延长，维护频次和备件消耗相应减少。飞轮储能自身无需定期更换电池组，全寿命周期运维成本低。 05 提供应急备用能力，增强供电可靠性 在牵引变电所失电或供电系统故障的极端情况下，飞轮储能系统储存的动能可转化为电能，为列车提供短时应急牵引或辅助供电。单套飞轮阵列可支撑列车低速运行至下一站，或为信号系统、通风照明等关键负荷提供不间断供电。 这一能力在电网故障、自然灾害等场景中具有实际价值。飞轮储能系统的本质安全特性（无热失控、无燃爆）使其可在地下车站等密闭空间安全部署，不增加额外的消防风险。
05 结语 城市运行的主动脉 城市轨道交通是城市运行的主动脉。列车启停频繁的特性，使得制动能量回收成为提升能效的关键环节。元控储充磁悬浮飞轮储能，以物理储能方式提供毫秒级响应、千万次循环寿命、全寿命周期零衰减的技术方案，将原本浪费的制动能量转化为可重复利用的电力资源。 这不是对现有方案的简单替代，而是对轨道交通供电系统底层逻辑的优化——从消耗能量到回收能量，从被动应对波动到主动平抑波动。元控储充正在为绿色、高效、安全的城市轨道交通提供物理储能的技术支撑。
